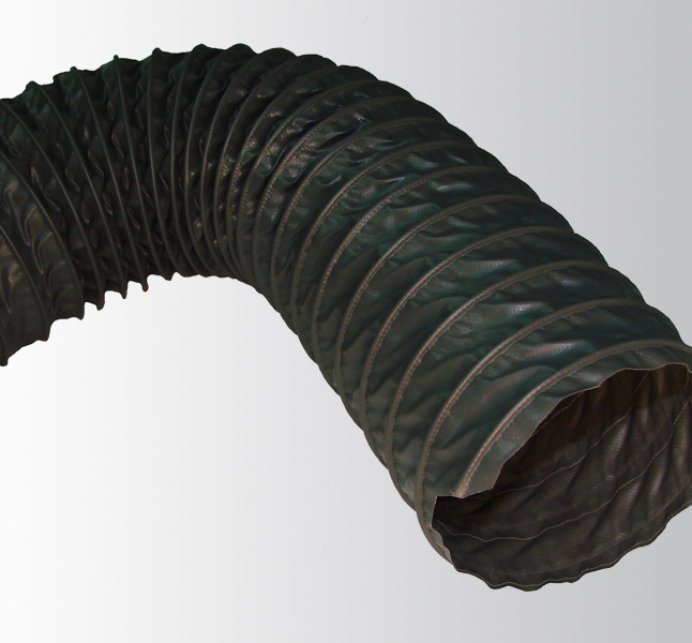

Wąż ssąco-tłoczący do czystego i zanieczyszczonego powietrza Duct-Flex F

Wąż ssąco-tłoczący Duct-Flex F - cechy i charakterystyka

Wąż ssawno-tłoczący do powietrza, zarówno czystego jak i zanieczyszczonego dymami lub oparami. Szczególne zastosowanie znajduje w odciągach spawalniczych i innych. Ścianka wykonana z tkaniny szklanej powlekanej obustronnie polichlorkiem winylu o gramaturze 420 g/m2. Tkanina ta jest trudnopalna wg certyfikatu M1/COFRAC. W razie konkretnego zastosowania możemy także sprawdzić na jakie substancje wąż jest odporny wg tabeli odporności chemicznych. Spiralę węża stanowi drut sprężynowy, całkowicie ukryty między warstwami ścianki.

Węże do oparów są bardzo elastyczne i ściśliwe. Są lekkie i łatwo je układać nawet w miejscach trudno dostępnych. Pod względem wytrzymałości mechanicznej należy do węży średniej konstrukcji, jednak zupełnie wystarczających do aplikacji, gdzie nie występują w transporcie cząstki ciał stałych. W razie konieczności zastosowania węża o podobnej konstrukcji, lecz innych parametrach proponujemy DUCT-FLEX V lub DUCT-FLEX PU.

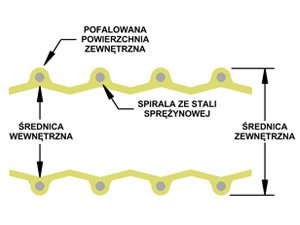

Wąż ssąco-tłoczący Duct-Flex F - przekrój produktu

Przekrój - Wąż ssąco-tłoczący do czystego i zanieczyszczonego powietrza Duct-Flex F

Temperatura pracy:	-20°C do +70°C
Konstrukcja:	ścianka - tkanina szklana obustronnie powlekana spirala - drut ze stali sprężynowej
Kolor standardowy:	ścianka - ciemnoszara
Powierzchnia:	wewnętrzna - falująca się przy zginaniu zewnętrzna - pofalowana
Minimalny promień gięcia:	średnica wewnętrzna x 1 [szczegóły]
Standardowa długość zwojów:	wg uzgodnienia

Wąż ssąco-tłoczący Duct-Flex F - parametry techniczne i ceny

Pokaż +

Średnica wewnętrzna	Średnica zewnętrzna	Promień zgięcia	Ciężar	Maksymalne ciśnienie robocze	Dopuszczalne podciśnienie	Dostępność *
Średnica wewnętrzna tolerancja (+/- 3%)	Średnica zewnętrzna tolerancja (+/- 10%)	Promień zgięcia minimalny dopuszczalny	Ciężar (+/- 10%)	Maksymalne ciśnienie robocze w temp. 20°C	Dopuszczalne podciśnienie w temp. 20°C	Dostępność *
Średnica wewnętrzna [mm]	Średnica zewnętrzna [mm]	Promień zgięcia [mm]	Ciężar [g/m]	Maksymalne ciśnienie robocze [bar]	Dopuszczalne podciśnienie [m słupa wody]	Dostępność *
Średnica wewnętrzna [mm] 50	Średnica zewnętrzna [mm] 54	Promień zgięcia [mm] 50	Ciężar [g/m] 210	Maksymalne ciśnienie robocze [bar] 0,8	Dopuszczalne podciśnienie [m słupa wody] 2	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 60	Średnica zewnętrzna [mm] 64	Promień zgięcia [mm] 60	Ciężar [g/m] 260	Maksymalne ciśnienie robocze [bar] 0,8	Dopuszczalne podciśnienie [m słupa wody] 1,6	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 75	Średnica zewnętrzna [mm] 79	Promień zgięcia [mm] 75	Ciężar [g/m] 320	Maksymalne ciśnienie robocze [bar] 0,7	Dopuszczalne podciśnienie [m słupa wody] 1,4	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 80	Średnica zewnętrzna [mm] 84	Promień zgięcia [mm] 80	Ciężar [g/m] 340	Maksymalne ciśnienie robocze [bar] 0,7	Dopuszczalne podciśnienie [m słupa wody] 1	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 100	Średnica zewnętrzna [mm] 105	Promień zgięcia [mm] 100	Ciężar [g/m] 430	Maksymalne ciśnienie robocze [bar] 0,6	Dopuszczalne podciśnienie [m słupa wody] 0,9	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 110	Średnica zewnętrzna [mm] 115	Promień zgięcia [mm] 110	Ciężar [g/m] 470	Maksymalne ciśnienie robocze [bar] 0,5	Dopuszczalne podciśnienie [m słupa wody] 0,9	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 120	Średnica zewnętrzna [mm] 125	Promień zgięcia [mm] 120	Ciężar [g/m] 510	Maksymalne ciśnienie robocze [bar] 0,5	Dopuszczalne podciśnienie [m słupa wody] 0,8	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 125	Średnica zewnętrzna [mm] 130	Promień zgięcia [mm] 125	Ciężar [g/m] 530	Maksymalne ciśnienie robocze [bar] 0,5	Dopuszczalne podciśnienie [m słupa wody] 0,8	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 130	Średnica zewnętrzna [mm] 135	Promień zgięcia [mm] 130	Ciężar [g/m] 560	Maksymalne ciśnienie robocze [bar] 0,5	Dopuszczalne podciśnienie [m słupa wody] 0,7	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 140	Średnica zewnętrzna [mm] 145	Promień zgięcia [mm] 140	Ciężar [g/m] 600	Maksymalne ciśnienie robocze [bar] 0,3	Dopuszczalne podciśnienie [m słupa wody] 0,6	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 150	Średnica zewnętrzna [mm] 155	Promień zgięcia [mm] 150	Ciężar [g/m] 510	Maksymalne ciśnienie robocze [bar] 0,2	Dopuszczalne podciśnienie [m słupa wody] 0,6	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 160	Średnica zewnętrzna [mm] 165	Promień zgięcia [mm] 160	Ciężar [g/m] 540	Maksymalne ciśnienie robocze [bar] 0,2	Dopuszczalne podciśnienie [m słupa wody] 0,5	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 175	Średnica zewnętrzna [mm] 181	Promień zgięcia [mm] 175	Ciężar [g/m] 740	Maksymalne ciśnienie robocze [bar] 0,2	Dopuszczalne podciśnienie [m słupa wody] 0,5	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 180	Średnica zewnętrzna [mm] 186	Promień zgięcia [mm] 180	Ciężar [g/m] 760	Maksymalne ciśnienie robocze [bar] 0,2	Dopuszczalne podciśnienie [m słupa wody] 0,5	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 200	Średnica zewnętrzna [mm] 206	Promień zgięcia [mm] 200	Ciężar [g/m] 840	Maksymalne ciśnienie robocze [bar] 0,2	Dopuszczalne podciśnienie [m słupa wody] 0,5	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 225	Średnica zewnętrzna [mm] 231	Promień zgięcia [mm] 225	Ciężar [g/m] 950	Maksymalne ciśnienie robocze [bar] 0,1	Dopuszczalne podciśnienie [m słupa wody] 0,4	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 250	Średnica zewnętrzna [mm] 256	Promień zgięcia [mm] 250	Ciężar [g/m] 1050	Maksymalne ciśnienie robocze [bar] 0,1	Dopuszczalne podciśnienie [m słupa wody] 0,3	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 275	Średnica zewnętrzna [mm] 283	Promień zgięcia [mm] 275	Ciężar [g/m] 1160	Maksymalne ciśnienie robocze [bar] 0,06	Dopuszczalne podciśnienie [m słupa wody] 0,3	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 300	Średnica zewnętrzna [mm] 308	Promień zgięcia [mm] 300	Ciężar [g/m] 1270	Maksymalne ciśnienie robocze [bar] 0,05	Dopuszczalne podciśnienie [m słupa wody] 0,3	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 350	Średnica zewnętrzna [mm] 358	Promień zgięcia [mm] 350	Ciężar [g/m] 1480	Maksymalne ciśnienie robocze [bar] 0,05	Dopuszczalne podciśnienie [m słupa wody] 0,2	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 400	Średnica zewnętrzna [mm] 408	Promień zgięcia [mm] 400	Ciężar [g/m] 1690	Maksymalne ciśnienie robocze [bar] 0,04	Dopuszczalne podciśnienie [m słupa wody] 0,2	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 450	Średnica zewnętrzna [mm] 458	Promień zgięcia [mm] 450	Ciężar [g/m] 1900	Maksymalne ciśnienie robocze [bar] 0,03	Dopuszczalne podciśnienie [m słupa wody] 0,1	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 500	Średnica zewnętrzna [mm] 508	Promień zgięcia [mm] 500	Ciężar [g/m] 2110	Maksymalne ciśnienie robocze [bar] 0,02	Dopuszczalne podciśnienie [m słupa wody] 0,1	Dostępność * na zamówienie

Pobierz cennik PDF

Zastrzegamy możliwość zmian danych technicznych

* Termin realizacji pozycji zaznaczonych jako 'na zamówienie' uzależniony jest od cyklu produkcyjnego i wielkości zamówienia. Może wynosić od dwóch dni do kilku tygodni. Prosimy o kontakt w tej sprawie.

Wąż Duct-Flex F - dodatkowe opcje

Przy odpowiednio dużym zamówieniu istnieje możliwość wykonania nietypowej średnicy, zmiany długości standardowej zwojów. Możemy również zmienić inne parametry po szczegółowym uzgodnieniu, takie jak średnica drutu i skok spirali.
